地磅無人值守

稱重管理系統

技

術

方

案

設計單位：河南恒瑞稱重設備有限公司

地　　址：洛陽市西工區中邁紅東方A2

聯系電話: 0379-62223886

一、技術方案

1 、地磅無人值守稱重軟件無人值守磅房管理難點和需求分析

1.1無人值守磅房業務概述

?  一直以來，電子衡器在大宗物資行業得到了廣泛的應用。但這些電子計量設備，卻一直停留在輔助手工計量、人工讀數、專人再匯總的層面上，嚴重滯后于企業整體的信息化管理進程。

?  在手工記錄計量下，如何有效的監控整個計量過程，防止舞弊行為，更大的提升應用及管理效率成為企業領導十分關心的問題，有的企業采取頻繁更換司磅員、設置監磅員、安裝電子監控設備等辦法來監控計量過程，但不能從根本上杜絕舞弊行為。

1.2無人值守磅房管理的難點分析

?  由于通過磅房計量的物資大多采用露天堆放，或筒倉存放，不易二次準確計量，且存在一定的損耗，一旦司磅過程中出現問題，很難及時發現，往往會給企業造成巨大損失。

?  由于司磅業務量巨大，單據繁多，出現問題很難及時進行查找核對。

?  如果根據貨物質量進行結算，結算工作量十分巨大，而且易處現差錯。

?  由于司磅數據量巨大，且保存在磅房內，各級領導無法全面監控司磅業務。

1.3無人值守磅房管理中的舞弊方式分析

?  司磅員及監磅員在計量數量上作弊，人為修改數據，無法監控。

?  一車貨物多次稱量，虛增重量。

?  司機在車輛皮重上作弊。

?  車輛不上磅，或上半磅進行稱量，無法追查。

?  車主不過磅而直接出場，逃避檢查。

1.4地磅無人值守稱重軟件磅房功能需求分析

地磅無人值守稱重軟件磅房管理的功能需求主要包括自動讀數、視頻監控、數據監控、紅外監控、刷卡管理、語言指揮管理、信號控制管理、特殊處理以及實時查詢等功能組，具體需求如下：

自動讀數

?  支持各種流行的計量衡器

?  皮重計量自動讀數

?  毛重計量自動讀數

?  自動計算凈重

?  自動根據政策扣減

?  自動記錄過重時間

視頻監控

?  過磅操作室視頻監控錄像

?  磅場多角度視頻監控錄像

?  遠程過磅現場多角度視頻監控

?  單筆業務視頻監控錄像分段

?  多角度過磅照片拍攝

數據監控

?  皮重自動監控，主要以歷史皮重分析為主

?  毛重自動監控

?  重復過皮監控

?  重復過毛監控

?  逃避過毛監控

?  過磅單打印嚴格控制

?  過磅單打印記錄監控

?  過磅單修改記錄監控

紅外監控

?  杜絕車輛不完全上磅

?  解決兩車同時上磅

刷卡管理

?  解決大車小車互換車牌

?  解決串通更換貨物舞弊

?  繞行重復上磅稱重

?  自動識別車輛身份

語言指揮管理

?  自動讀取車輛信息

?  自動讀取車輛稱重信息

短信提示管理

?  自動將稱重信息發送到相關人手機上

?  自動將公告、通知、報警信息發送到相關人手機上

LED顯示管理

?  將車號,重量等信息顯示在LED屏幕上

?  支持客戶自定義的信息發布功能

?  支持為司機方向指引功能

信號控制管理

?  通過智能道閘控制車輛過磅秩序

?  通過紅綠燈信號控制車輛過磅秩序

特別處理

?  特殊修改需求

?  補票需求

?  掛單需求

實時查詢

?  過磅單查詢

?  磅場日報查詢

?  磅場月報查詢

?  過磅單關聯照片觀看

?  查詢數據圖形分析

2、地磅無人值守稱重軟件系統架構

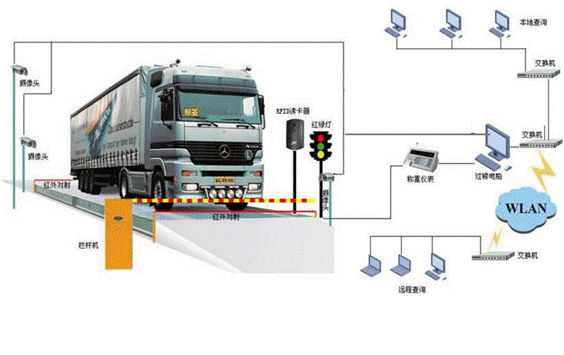

3、地磅無人值守稱重軟件系統實施示意圖

4、系統主控制流程

5、地磅無人值守稱重軟件業務流程說明

5.1發卡與回收

公司門衛處部署一臺電腦，負責IC卡的發放與回收

客戶端可登記車輛基本信息，非固定車輛進廠前，需先登記車輛的基本信息，如：供貨商、駕駛員、駕駛員、品名等信息，然后由橋頭的工作人員給車輛司機發放可進廠的RFID卡（電子標簽），司機領取到卡后方可進行稱重。

5.2、車輛過重磅自動稱重

車輛到達地磅前，需按先后順序、按紅綠燈信號指示上磅稱重。

(1)當?shù)匕跎蠜]有整理時，車輛邊都為紅燈，當車輛刷卡并驗證成功后，進口處綠燈亮，語音提示‘刷卡成功請上磅’，并該IC卡所對應的車輛信息顯示在界面上。

(2)車輛上磅后，前后都為紅燈。

(3)當車輛上磅穩定后，重量數據自動保存，并語音提示‘本次重量為多少噸，請下磅’，出口為綠燈。

(4)車輛下磅后，前后都為紅燈，完成一次稱重。

5.3、車輛過空磅自動稱重

進廠車輛按提示卸貨完成后，需到輕磅處進行回皮操作，回皮時系統會自動判斷車輛是否過毛重、是否卸貨驗收等信息，若車輛沒有按調度完成相應的程序，系統提示車輛不能進行回皮操作，若車輛都已完成相應的程序，系統自動保存車輛皮重信息，生成完整的過磅單，可在輕磅磅房實現自動打印磅單，司機取走一聯磅單。

5.4、車輛出門

車輛完成稱重后，司機將RFID卡（電子標簽）交給門衛室相關的工作人員便可出廠（或有駕駛員自己攜帶）。

6、地磅無人值守稱重軟件無人值守解決方案

6.1方案概述

無人值守磅房管理系統主要針企業在原材料采購、產品銷售及廠內物資調撥過程進行的計量稱重，可配合RFID（無接觸射頻設備）刷卡系統，視頻

監控系統、紅外監控系統，語言指揮系統、LED顯示系統、短信發布系統、信號控制系統實現無人值守管理系統。本系統可以自動采集毛重、皮重信息、車輛稱重圖片、可自動統計凈重、自動進行打印、可以通過局域網、因特網連接實現數據和圖片的實時監控，磅單的查詢可以關聯圖像信息。公司領導可以在任何一臺機器查詢到稱重數據，加強公司企業內部管理水平。

6.2功能設計

6.2.1磅房標準管理

磅房管理實現的基礎功能之一，實現聯機取數能夠徹底避免人工讀數登記的誤差和一些其他的人為錯誤，是磅房管理的基礎。

主要特點表現：

?  支持各種常用的地磅及稱重顯示器。

?  系統能夠自動讀取車輛毛重、皮重數據，自動計算出凈重并打印出過磅單。

?  系統不允許司磅員隨意修改計量數據，如果磅碼單輸入錯誤必須要修改時，可以修改客戶資料、物料等信息，但不允許修改毛重、皮重等關鍵數值，同時標記單據為已修改，并記錄修改時間、修改人，以備查詢。

?  磅碼單只準打印一次，特殊情況下需要多次打印的，系統會自動記錄打印時間、打印人及總共打印的次數，以備查詢。

?  通過管理設置，系統必要時允許手工錄入數據進行制單，但標記數據來源為手工錄入，以備查詢。

?  系統能夠自動生成各種明細報表、匯總報表、任意統計報表、多種任意制定的分析圖形，如能夠生成本日或歷史日入場明細表、出場明細表、發貨日報表、發貨臺帳、發貨統計表等。

6.2.2視頻監控系統

磅房管理中除了需要提高計量的準確性外，防止?fàn)I私舞弊是個重點問題。磅場中作弊手段多、變化快、涉及因素也眾多，如何防止作弊，或者說大限度的減少作弊是企業管理關心的重點問題。

系統引入視頻監控系統，對磅場的業務進行全程監控，并且讓管理者隨時可以查看視頻信息，便于追查責任，給作弊者以威懾力。

主要特點表現：

?  支持多點視頻監控及拍照，車輛從入場開始，直至稱重完成出場全程錄像。

?  支持領導在異地辦公室遠程監控過磅現場實時現場。

?  過毛重、過皮重、門衛檢查等關鍵環節進行自動拍照，照片跟隨過磅單自動存入照片庫，供隨時查看。

?  系統能夠自動識別分揀某一過磅單對應的錄像資料，照片庫可進行對照管理。

?

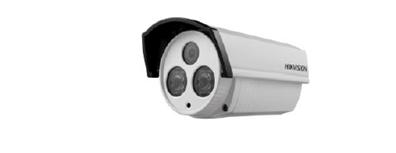

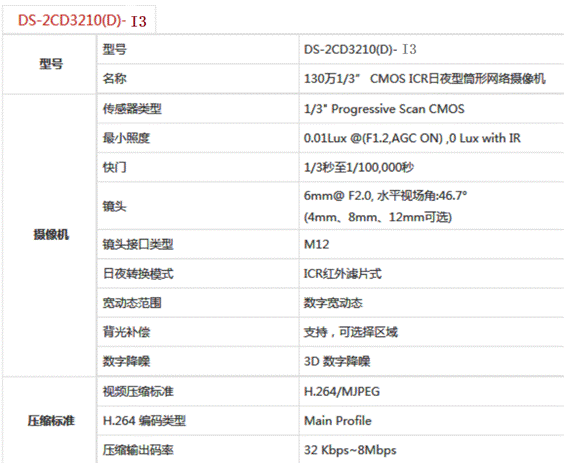

DS-2CD3210(D)-I3

6.2.3用戶刷卡管理或自動發卡

為了強化磅場管理，企業還可以引入用戶卡進行管理，目前主要以RFID卡、IC卡等為主。

車輛在入場檢查、皮重稱量、毛重稱量、出場檢查的時候刷卡確認，系統根據卡片信息自動檢索數據進行核查，確保數據的準確性，完全避免因誤輸入車號、用戶號等造成的人為錯誤，也保障了檢查的執行力度。

 IC卡記錄稱重記錄，并支持合同或計  劃結算。先編輯有銷售合同或供貨計劃時，IC卡記錄記錄該客戶的供貨完成情況，并自動扣減，完成時自動提示。

主要特點表現：

?  支持多種類型的卡片，如RFID卡、IC卡等。

?  系統自動識別卡片進行相關工作。

?  支持門崗人員發卡和司機刷身份證取卡，或工作人員通過司機身份證驗證后發卡。

?  系統提供卡片庫管理，對用戶和車號詳細信息登記管理

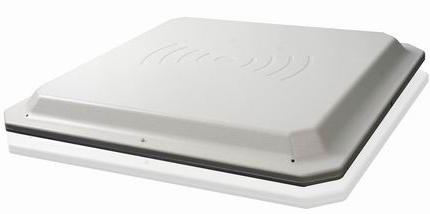

工作頻率：902-928MHz 865-868MHz

協議支持：ISO18000-6C（EPC C1 GEN2）

射頻芯片：Impini R2000芯片

射頻功率：0dBm-30dBm（軟件可調）

工業防雷：6000V工業級高壓防雷

讀取距離：3-30M（軟件可調）

存儲空間：8M大容量Flash掉電保存

調頻方式：廣譜跳頻或定頻

輸入輸出接口：2路繼電器輸出，2路I/O輸入，RJ45數據接口

標簽信號值：RSSI數值檢測

天線增益：12dBI線極化天線

工作方式：蜂鳴器

電源供電：12V/3A電源

POE供電：支持

材料：ABS

應用軟件：提供DEMO軟件及C# 、JAVA、VC開發接口及例程

加密功能：高*加密

6.2.4信號控制系統

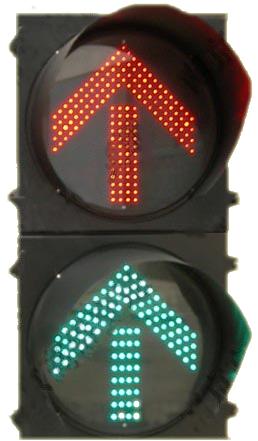

?  通過系統加強磅房稱重車輛次序管理，可以通過道閘和紅綠燈對現場車輛進行管理。

?  車輛在入場的時候通過地感線圈控制道閘和紅綠燈，通過這些設備對現場稱重車輛的管理，可以避免車輛不按次序稱重問題。

6.2.5紅外監控系統

?  通過系統有效控制車輛在過磅時前后輪不完全上磅，由于司磅員在室內，視野受到限*不能及時發現車輛是否完全上磅計量。

?  根據紅外監控信號判斷讀卡設備是否進行讀取。

?  通過系統可以控制兩車同時上磅的問題發生。

◆紅外檢測設備的應用

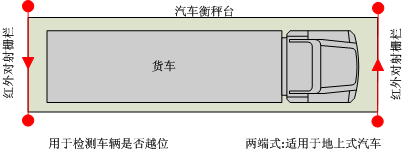

·地上式汽車衡的應用（兩端式）

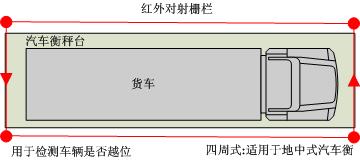

·地中式汽車衡的應用（四周式）

◆相關設備

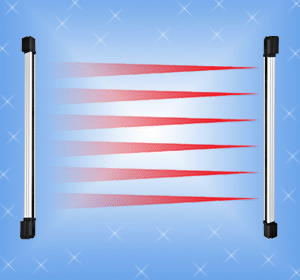

◆紅外對射柵欄

6.2.6語音指揮系統

?  每次采集重量信息后，電腦可以自動報出當前車輛的重量，及上下磅提示。

?  例如:當前重量為十噸

?  稱重完畢，請下磅！

?  重量不穩，請稍候！

?  車輛沒有完全上磅，請把車輛停到秤臺上！

（功率放大器）                 （室外音柱）                  （話筒）                                                                                               功   率：80W

工作溫度:-40度~80度

6.2.7道閘控制裝置

1）產品概述

?   無線遙控控制起落桿

?   可外接紅綠燈警示（選配）

?   可外接紅外保護（選配）

?   可內接地感（選配）

?   配有收費系統接口

?   電機能連續運行不會熱保護

?   停電時手動起落桿

?   在強冷天氣下能照常啟動

2）在系統中的應用

本系統在門徑和汽車衡出口端安裝3臺道閘，地感線圈結合車輛檢測器并配合其使用，當稱重車輛稱重完成后，軟件系統發出道閘“抬起”命令，當出口端的地感線圈檢測到車輛時，紅外檢測器也檢測不到物體擋住時，道閘落下。有效的控制了車輛的進出。

6.2.8智能控制系統

可以實現無人值守。本軟件配合無接觸感應刷卡技術可實現無人值守，當車停在秤臺上后，軟件通過刷卡設備自動采集車輛信息，軟件判斷稱重數據穩定后，抓拍照片同時保存毛重或皮重，可以用一個攝像頭抓拍司機刷卡時的照片，然后打印單據，車輛放行，然后開始下一輛車。當某車第二次來過皮重時，軟件自動調出采集車輛信息,由軟件判斷車輛穩定后，開始抓拍皮重照片，同時保存重量，然后與第1次過毛重時的數據合為一條記錄，計算凈重，然后打印單據。這樣在電腦里保存有該車的毛重、皮重、凈重數據和保存毛重、皮重重量時的照片，以及司機的卡號，卡號和車號一一對應，如發現照片上的車號和卡號不一致、和司機照片不一致，則該司機存在作弊嫌疑，因此一般司機不敢調換車輛，確保稱量毛重和稱量皮重是同一車輛。

6.2.9提供多種業務及數據管控功能

  （1）廠內車輛已滿，車輛禁止進或出廠

（2） 沒有采購或發貨計劃，車輛禁止進或出廠（可選項）

（3）抓拍識別車牌與IC卡登記車牌不一致，車輛禁止進或出廠

（4）余額不足，車輛禁止進或出廠

（5）停廠時間過長，車輛禁止進或出廠

（6）沒有發卡記錄，車輛禁止進或出廠

（7）卡已過有效期，車輛禁止進或出廠

（8）存在黑名單，車輛禁止進或出廠

（9）稱重過程異?；虿煌暾?，車輛禁止進或出廠

（10）其他自定義控制條件

6.2.10數據管理支持

?  支持小型數據庫的單機管理系統（dbase/Access/Excel）

?  支持大中型數據庫的單機管理系統（sql server/Oracle/DB2/SysBase/MySQL）

?  支持基于Internet  的Web 數據管理系統平臺，支持移動辦公（不論地域都可實現對數據的管理）。

?  基于開放的數據服務接口（支持Web Service方式實現數據訪問），與第三方軟件（如：ERP/OA/SCM/CRM/DCS等）實現數據交換。

?  完善的系統備份與恢復機制
